毫米波 3D 雷达料位计在氧化铝筒仓料位监测中的应用

氧化铝生产流程中，原料仓、成品氧化铝筒仓普遍存在高粉尘、物料易挂壁、结拱、形成鼠洞等复杂工况，传统单点料位测量设备仅能获取单一高度数据，无法还原仓内真实料面形态，库存计量偏差大。毫米波 3D 雷达料位计依托三维面扫描技术，实现筒仓内部料面全域成像，识别料堆偏料、架桥空洞，输出真实体积与料位数据，为氧化铝仓储数字化管控提供可靠测量手段。

一、氧化铝筒仓测量痛点

氧化铝粉体物料粒度细、流动性差，筒仓在进料、出料过程中现场工况恶劣，现有测量设备普遍面临诸多难题：

高粉尘干扰：进料时仓内扬尘弥漫，粉尘浓度高，超声波、普通单点雷达易出现信号衰减、测量跳变、虚假料位。

料面形态不规则：卸料容易产生架桥、鼠洞、挂壁结块，单点仪表测得料位高度无法代表实际存量，库存核算误差大。

物料粘附挂壁：氧化铝粉体容易粘连仓壁，形成厚料层，造成虚高料位，误导生产调度。

现场环境苛刻：工业现场温度变化大，筒仓空间大、仓体高，部分项目有防爆要求，对设备防护等级、稳定性要求高。

人工巡检风险高：人工入仓勘测风险大，无法实现实时连续监测，难以支撑自动化配料、仓储管理。

传统单点雷达料位计只能采集仓内某一点高度，当料面凹凸不平、存在空洞时，高度值和真实物料体积偏差显著，仅能作为简单料位参考，无法实现精准库存盘点。

二、毫米波 3D 雷达料位计工作原理

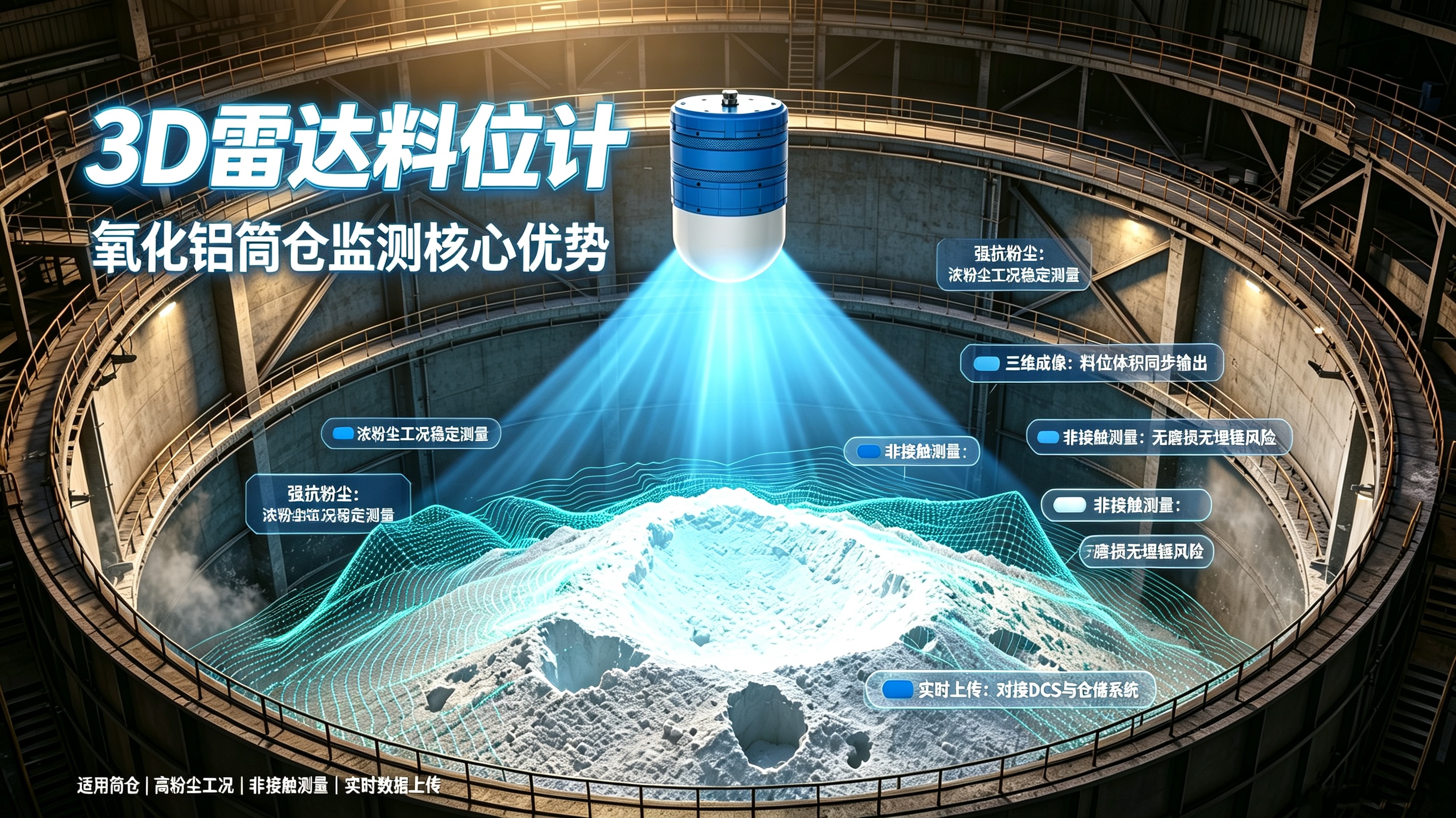

毫米波 3D 雷达料位计采用 FMCW 调频连续波毫米波雷达技术，设备安装于氧化铝筒仓仓顶，雷达发射毫米波波束对仓内料面进行 360° 全域面扫描。 设备采集大量料面三维坐标点云数据，经过算法滤波处理，过滤粉尘噪点，剔除仓壁加强筋、挂壁干扰信号，重构完整仓内料堆三维模型。 系统基于三维模型，同步输出最高料位、最低料位、平均料位、物料总体积，输入物料堆积密度后，直接换算物料重量；支持 4‑20mA、RS485、以太网等多种通讯方式，可对接 DCS 系统、仓储管理平台，实现数据上传。

核心优势区别于单点雷达：不是测量某一个点，而是扫描整个料面，空洞、鼠洞、偏料全部可视化呈现。

三、设备核心性能优势适配氧化铝筒仓工况

强抗粉尘能力毫米波穿透浓粉尘能力强，进料扬尘工况下测量稳定，不受氧化铝粉体扬尘影响；设备配置吹扫接口，可定期清除天线表面积灰，保障长期稳定运行。

识别复杂料面异常完整还原料堆轮廓，精准识别架桥、鼠洞、局部空洞、仓壁挂料，提前预警出料堵料风险，规避因为内部空洞造成的断料事故。

非接触式测量，维护量低仓顶外部安装，无部件伸入仓内，不存在物料埋锤、磨损、卡滞问题，相比重锤料位计，大幅降低现场维护工作量。

高防护与防爆可选整机可达 IP67/IP68 防护等级，适应氧化铝厂区昼夜温差大、潮湿多尘环境；支持防爆认证，满足化工、冶金氧化铝项目防爆筒仓使用条件。

多仓组网，数字化管理多台筒仓可设备组网，集中展示各仓三维料场模型、料位、库存吨位，形成可视化仓储看板，支撑配料调度、物料盘点，替代人工盘仓。

四、典型应用方案

安装方式

毫米波 3D 雷达料位计安装在氧化铝筒仓仓顶中心或偏心位置，避开进料落料直冲区域；多台大直径筒仓可采用多设备组合消除测量盲区。

配套配置

吹扫装置：用于清除天线氧化铝粉尘附着；

上位机软件：三维可视化界面，料位、体积、重量实时展示，自动生成盘点报表；

信号对接：对接工厂 DCS、MES 系统，融入全厂自动化流程。

运行模式

设备 7×24 小时连续扫描，自动完成料面建模；可设置定时盘点周期，无需停产，实时掌握筒仓真实物料存量。

五、应用价值

消除计量偏差：解决单点料位计在结拱、鼠洞工况计量失真问题，得到真实氧化铝物料存量，降低盘库误差。

生产安全预警：识别仓内架桥空洞，提前预判出料异常，减少堵料、断料停机故障。

减少人员高危作业：取消人工进仓盘点，降低现场安全风险，实现无人值守监测。

助力氧化铝工厂智能化升级：料仓数据接入全厂管控平台，实现原料、成品仓数字化仓储，优化配料调度，提升生产管理效率。

六、选型注意事项

安装位置避开进料直接冲击，减少物料直接打在雷达天线；

氧化铝细粉尘工况，建议标配吹扫组件，定期清理天线；

有防爆需求的筒仓，必须选用对应防爆等级设备；

筒仓内部加强筋、钢结构会产生回波干扰，设备需具备虚假回波抑制功能。

氧化铝筒仓高粉尘、易结拱挂壁的工况，对料位监测设备提出较高挑战。毫米波 3D 雷达料位计以三维面扫描的技术特点，突破传统单点测量的局限，实现料面可视化、体积精准计量，是氧化铝行业筒仓智能化监测的优选方案。
